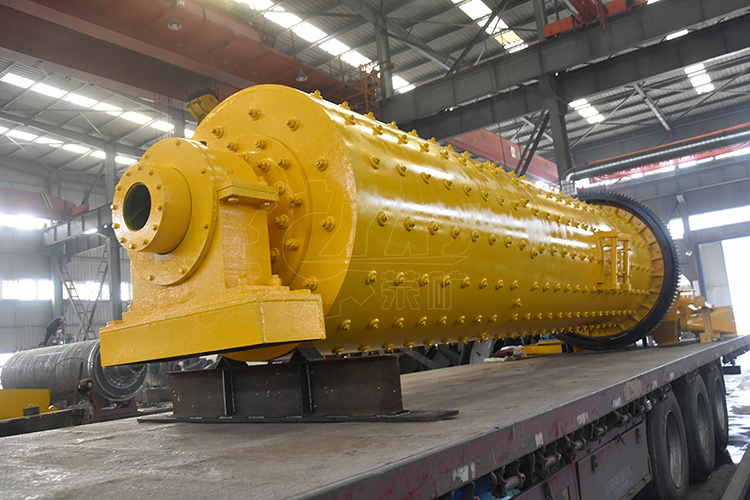

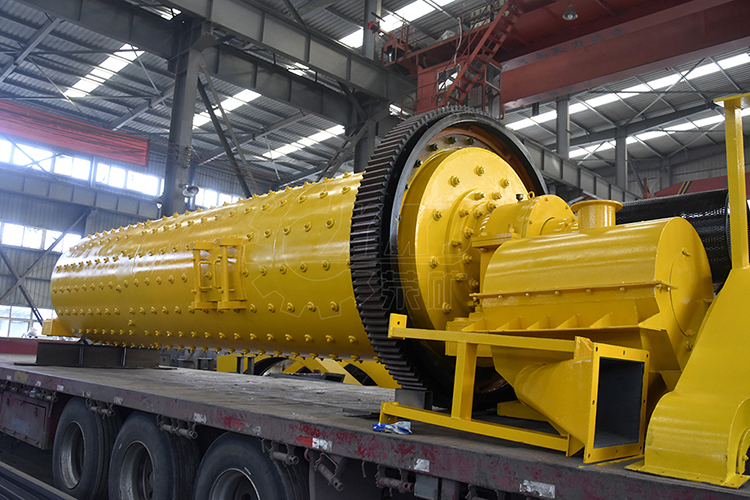

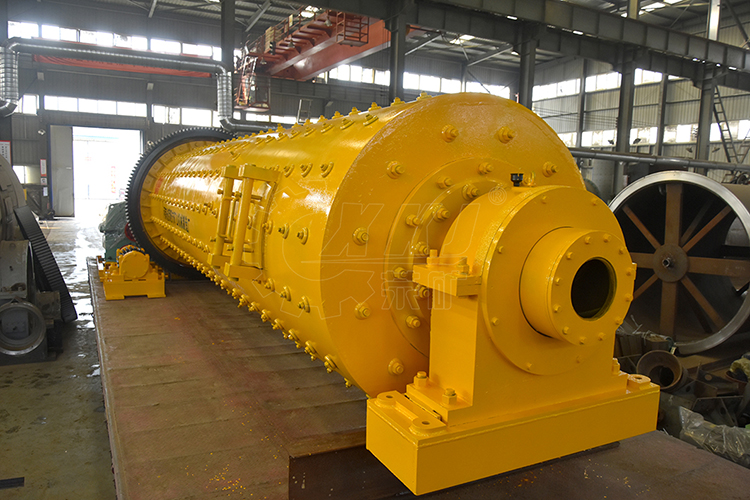

Шаровая мельница переливного типа: надёжное решение для тонкого помола

Шаровая мельница переливного типа — не просто ещё один агрегат в цехе. Это проверенный десятилетиями узел, от которого напрямую зависит выход концентрата, стабильность флотации и даже рентабельность всего обогатительного комплекса. Мы видели, как при замене устаревшей решётчатой мельницы на модель переливного типа на российском золоторудном участке снизился расход стали на 18 %, а равномерность помола — по показателю d₈₀ — выросла на 23 %. Именно так работает надёжное решение для тонкого помола.

Почему переливной тип — выбор для стабильного тонкого помола

Ключевое отличие — в принципе выгрузки. В шаровой мельнице переливного типа пульпа не проходит через решётку, а переливается через верхний край разгрузочной горловины. Это исключает закупорку щелей, снижает износ футеровки в зоне выгрузки и даёт плавный, непрерывный поток готового продукта. На практике это означает: меньше простоев на чистку, меньше колебаний гранулометрического состава и предсказуемый выход частиц мельче 74 мкм — критично для флотации золота или графита.

Мы неоднократно сталкивались с ситуацией, когда заказчик требовал «ещё более тонкий помол», но при этом отказывался от модернизации привода или системы подачи воды. Переливная конструкция даёт запас технологической гибкости: регулируя уровень пульпы в барабане и соотношение СЖ/Т (содержание твёрдого в пульпе), можно оперативно корректировать тонину без замены мелющих тел. Главное — точная настройка скорости вращения и правильный выбор диаметра шаров. Например, для графитовых руд оптимальны шары Ø25–40 мм; для золотосодержащих кварцитов — Ø40–60 мм.

Где переливная мельница работает лучше всего

• Флотационные линии: стабильный тонкий помол обеспечивает полное вскрытие минералов и высокий извлечение золота в CIP-процессах;

• Переработка титановых руд: мягкий режим помола снижает образование вторичных шламов и уменьшает потери ценных компонентов;

• Подготовка сырья для угольно-активированной сорбции: переливная выгрузка исключает механическое повреждение активированного угля при рециркуляции;

• Россыпные месторождения: способна работать с переменным содержанием глины и влаги без резкого падения производительности.

Однако важно понимать ограничения. При высоком содержании крупных фракций (>15 мм) или абразивных включений (например, кварцевых прожилок) переливная мельница требует предварительного контроля крупности на грохоте. Мы рекомендуем ставить перед ней линейный вибросит ДЗС — он стабильно удаляет «перекрученную» фракцию и защищает барабан от ударных нагрузок.

Как избежать типичных ошибок при выборе и эксплуатации

Частая ошибка — выбирать мельницу только по мощности. На деле решающими параметрами являются: длина барабана (определяет время пребывания материала), отношение длины к диаметру (L/D), конструкция загрузочной и разгрузочной горловин и, главное, качество исполнения уплотнений. В одном проекте в Казахстане мы заменили мельницу с L/D = 1,2 на модель с L/D = 1,5 — и добились снижения удельного расхода энергии на 9,4 % при сохранении тонины помола.

Ещё один «подводный камень» — система смазки. Мельницы переливного типа работают в режиме длительной непрерывной нагрузки. Мы используем принудительную циркуляционную систему с фильтрацией масла и контролем температуры. Это продлевает ресурс подшипников в 2,3 раза по сравнению с капельной смазкой.

Надёжность начинается с производства

Хэнань Синъянский завод горного оборудования (XKJ Group) выпускает шаровые мельницы переливного типа с 1992 года. За это время накоплен опыт работы с рудами из Танзании, Чили, России и Индонезии. Все модели проходят трёхступенчатый контроль: входной приём металла, контроль сварных швов УЗК и комплексные 72-часовые испытания на холостом и рабочем ходу. На производственной базе площадью 40 000 м² собраны станки с ЧПУ и испытательные стенды, позволяющие имитировать нагрузку до 120 % от номинала.

На сайте www.mineralmac.com доступны технические паспорта, схемы подключения и расчётные таблицы по выбору мелющих тел. Но главное — инженеры XKJ Group участвуют в каждом проекте: от лабораторных испытаний руды до пусконаладки на месте. Потому что шаровая мельница переливного типа — это не «коробка с шарами». Это технологический узел, который должен точно вписаться в ваш процесс.
