Гидроциклон: эффективное решение для разделения твёрдых частиц и жидкостей

Гидроциклон — не просто труба с завихрением. Это точный инструмент, где центробежная сила становится технологическим решением. Мы видели, как в россыпных золоторудных проектах в Перу и на титановых обогатительных фабриках в Казахстане именно гидроциклон определяет чистоту классификации пульпы — до 92 % частиц размером 45 мкм попадают в нужный класс без единого движущегося узла. Никаких подшипников, никаких электродвигателей. Только форма, давление и плотность.

Как работает гидроциклон — без теории, только практика

Входящая пульпа поступает по тангенциальному патрубку — создаётся вихревое движение. Тяжёлые частицы отбрасываются к стенке, спускаются вниз по конусу и выходят через нижнее отверстие («шлам»). Лёгкие — втягиваются внутрь вихря, поднимаются вверх по оси и уходят через верхний патрубок («переполнение»). Всё. Ни одной детали, требующей смазки. Ни одного датчика, который может выйти из строя при перегрузке.

Но это не значит, что выбор прост. Мы сталкиваемся с ошибкой раз в трёх проектах: заказчики берут стандартный гидроциклон диаметром 500 мм для переработки графитовой руды с высоким содержанием слюды — и получают обратный эффект: шлам «проскакивает», а переполнение загрязняется. Причина — не диаметр, а соотношение длины конуса к диаметру и угол наклона стенки. Для графита требуется угол 15°, для россыпного золота — 20°, для титановых концентратов — 10°. Мы всегда проверяем это на лабораторной модели перед расчётом промышленного блока.

Что ломает гидроциклон — и как этого избежать

Три причины отказа, которые мы фиксируем в полевых отчётах:

• Абразивный износ в зоне входного патрубка — особенно при содержании кварца выше 65 %. Решение: вставки из керамики Al₂O₃ или полиуретана повышенной твёрдости (Shore A 95+)

• Засорение сливного отверстия — при наличии крупных фракций (>3 мм) или волокнистых примесей. Решение: предварительный грохот ДЗС с ячейкой 2,5 мм или установка вибрационного дозатора GZG перед гидроциклоном

• Нестабильное разделение при колебаниях давления — если перепад превышает ±0,15 бар, коэффициент разделения падает на 18–22 %. Решение: стабилизирующий насосный агрегат с частотным преобразователем и обратной связью по давлению

На наших заводах в Хэнани мы испытываем каждый типоразмер гидроциклона под нагрузкой 72 часа — с пульпой, имитирующей реальный состав руды клиента. Только после этого выдаём техническое задание на изготовление.

Почему стандартные каталоги не работают — и что делать

Каталожные данные дают производительность для воды при 20 °C. Но пульпа — это не вода. Её вязкость, плотность, твёрдость частиц напрямую влияют на точку разделения. Например, при переработке золотосодержащей руды с плотностью твёрдой фазы 3,2 г/см³ и содержанием твёрдого 38 % эффективный размер разделения смещается вверх на 12–15 мкм по сравнению с расчётным значением.

Мы не продаём гидроциклон — мы проектируем систему. Включая: подбор насоса с учётом гидравлического сопротивления, расчёт давления на входе, подбор материала корпуса (сталь 304, 316 или композит), расчёт потерь на участке от насоса до гидроциклона. И да — мы всегда предлагаем параллельную установку двух гидроциклонов 350 мм вместо одного 500 мм. Это снижает простои при обслуживании на 70 % и повышает общую надёжность линии.

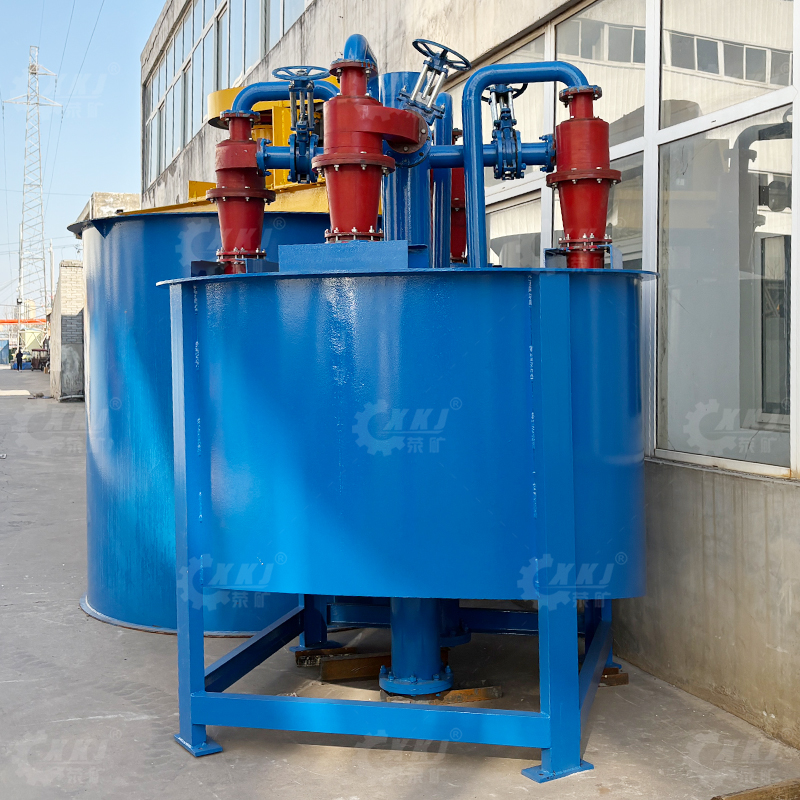

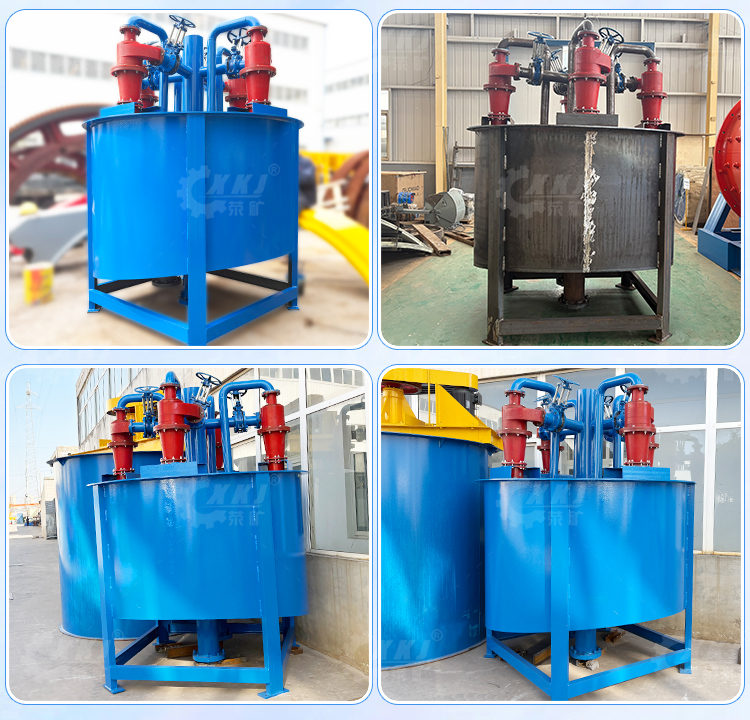

Гидроциклон от XKJ Group — когда важна не цена, а результат

Хэнань Синъянский завод горного оборудования (XKJ Group) выпускает гидроциклоны с 1993 года. У нас есть 107 типоразмеров — от 50 мм для лабораторных CIP-систем до 1000 мм для первичной классификации медно-молибденовых руд. Каждая модель проходит испытания на стенде с регулируемым расходом (от 2 до 1200 м³/ч) и давлением (от 0,2 до 4,5 бар).

Мы не скрываем ограничений: гидроциклон не заменяет шаровую мельницу, не очищает воду до уровня ПДК, не работает при содержании твёрдого ниже 15 %. Но там, где нужна бесперебойная, необслуживаемая классификация — он остаётся лучшим решением. На сайте www.mineralmac.com доступны технические характеристики, чертежи подключения и примеры расчётов для конкретных руд.

Если ваша задача — стабильно отделять частицы от 15 до 250 мкм без остановок, без ремонта, без дополнительных затрат на электроэнергию — гидроциклон не просто решение. Он — условие работы всей линии.
